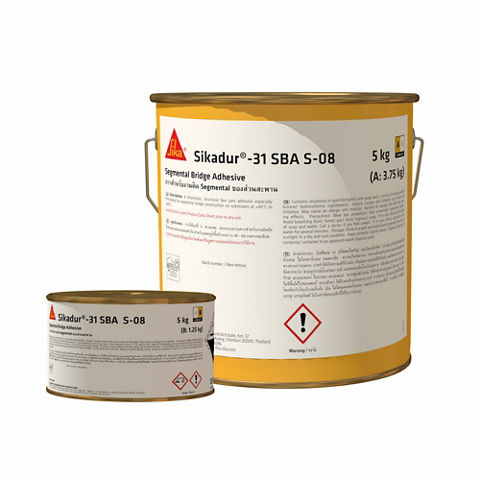

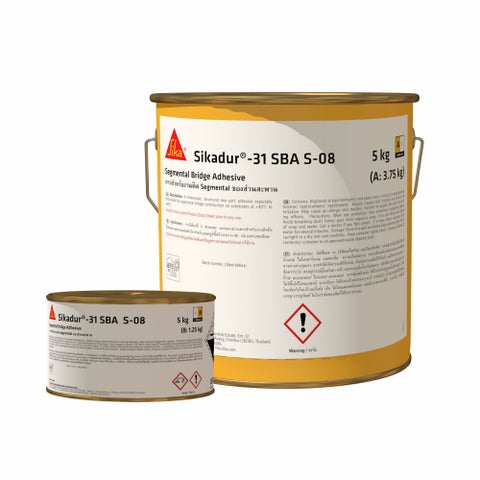

Sikadur®-31 SBA S-08

Sikadur®-31 SBA S-08

กาวสำหรับติดชิ้นส่วนงานโครงสร้าง สะพาน คอนกรีต

Sikadur®-31 SBA S-08 เป็นกาวอีพ็อกซี่ทิโซทรอปิก 2 ส่วนผสม ใช้สำหรับงานโครงสร้าง ทนต่อความชื้นดีเยี่ยม เหมาะอย่างยิ่งสำหรับ การก่อสร้างสะพานแบบแยกชิ้นส่วนคอนกรีตหล่อสำเร็จ มีความสามารถในการบีบตัวที่ดี มีอัตราความแข็งแรงเริ่มต้นที่สูง แข็งตัวได้โดยไม่หดตัว และผลิตขึ้นตาม มาตรฐานสากลและมาตรฐานภายในประเทศต่างๆ เช่น FIP, ASTM เป็นต้น อุณหภูมิการใช้งานอยู่ที่ +40 °C ถึง +60 °C

  • คุณสมบัติเทียบเท่า/สูงกว่ามาตรฐานสากล (FIP, BS, ASTM ฯลฯ)
  • ผ่านการรับรองมาตรฐาน ASTM C-881, AASHTO M-235 Type VI
  • ช่วยหล่อลื่นพื้นผิวและทำให้กำหนดตำแหน่งสลักรับแรงเฉือนได้ง่าย
  • ค่ารับกำลังและค่ามอดูลัสความยืดหยุ่นสูง
  • ค่ารับกำลังช่วงต้นและช่วงปลายสูง
  • ของเหลวและไอระเหยน้ำไม่สามารถผ่านได้
  • การดูดซับน้ำน้อยมาก
  • เหมาะสำหรับพื้นผิวคอนกรีตที่แห้งและชื้น (ทนต่อความชื้น)
  • ความชื้นไม่มีผลต่อการแข็งตัว
  • เป็นสารทิโซทรอปิก: ไม่ย้อยตัวในการใช้งานแนวดิ่งและเหนือศีรษะ
  • ไม่มีการหดตัว เมื่อแห้งและแข็งตัว
  • ส่วนประกอบมีสีแตกต่างกัน (สำหรับการควบคุมการผสม)
  • ไม่จำเป็นต้องใช้วัสดุรองพื้น
เอกสารข้อมูลผลิตภัณฑ์ แสดงเอกสารทั้งหมด

การใช้งาน

  • กันน้ำรั่วซึมรอยต่อระหว่างชิ้นส่วน
  • ช่วยหล่อลื่นบริเวณพื้นผิวรอยต่อ ลดแรงกระแทก
  • ถ่ายโอนแรงเค้นจากการรับน้ำหนักระหว่างชิ้นส่วนสะพาน


คุณลักษณะ/คุณประโยชน์

  • คุณสมบัติเทียบเท่า/สูงกว่ามาตรฐานสากล (FIP, BS, ASTM ฯลฯ)
  • ผ่านการรับรองมาตรฐาน ASTM C-881, AASHTO M-235 Type VI
  • ช่วยหล่อลื่นพื้นผิวและทำให้กำหนดตำแหน่งสลักรับแรงเฉือนได้ง่าย
  • ค่ารับกำลังและค่ามอดูลัสความยืดหยุ่นสูง
  • ค่ารับกำลังช่วงต้นและช่วงปลายสูง
  • ของเหลวและไอระเหยน้ำไม่สามารถผ่านได้
  • การดูดซับน้ำน้อยมาก
  • เหมาะสำหรับพื้นผิวคอนกรีตที่แห้งและชื้น (ทนต่อความชื้น)
  • ความชื้นไม่มีผลต่อการแข็งตัว
  • เป็นสารทิโซทรอปิก: ไม่ย้อยตัวในการใช้งานแนวดิ่งและเหนือศีรษะ
  • ไม่มีการหดตัว เมื่อแห้งและแข็งตัว
  • ส่วนประกอบมีสีแตกต่างกัน (สำหรับการควบคุมการผสม)
  • ไม่จำเป็นต้องใช้วัสดุรองพื้น

บรรจุภัณฑ์

5 กก./ชุด (A+B)

ลักษณะของสินค้า/สี

ส่วนประกอบ A

สีขาว

ส่วนประกอบ B

สีดำ

ส่วนประกอบ A+B ที่ผสมแล้ว

สีเทาคอนกรีต

รายละเอียดผลิตภัณฑ์

การรับรองมาตรฐาน

การรับรองมาตรฐาน

  • CE Marking and Declaration of Performance to EN 1504-4 - Structural bonding
ข้อมูลผลิตภัณฑ์

ส่วนประกอบหลักทางเคมี

อีพ็อกซี่เรซิ่น

อายุผลิตภัณฑ์

24 เดือน นับจากวันที่ผลิต หากจัดเก็บอย่างถูกวิธี



การเก็บรักษา

จัดเก็บในบริเวณที่แห้ง ภายในบรรจุภัณฑ์ที่ปิดสนิทและไม่เสียหาย ที่อุณหภูมิระหว่าง +5 °C ถึง +30 °C

ความหนาแน่น

เรซิ่นที่ผสมแล้ว ~1,80 ±0,1 กก./ลิตร

คำอธิบายผลิตภัณฑ์

  • EN 1504-4: Structural bonding
  • Declaration according to FIP / fib 9/2 Proposal for a standard for acceptance tests and verification of epoxy bonding agents for segmental construction

คุณสมบัติ

ข้อกำหนดและหลักเกณฑ์

5.1 อายุใช้งานหลังผสม

≥ 20 นาที ที่ขีดจำกัดบนของช่วงอุณหภูมิ

5.2 ระยะเวลาติดตั้ง

≥ 60 นาที ที่ขีดจำกัดบนของช่วงอุณหภูมิ, คอนกรีตวิบัติ

5.3 ทิโซทรอปิค

ไม่ไหลย้อยที่ความหนา 3 มม.

5.4 การบีบอัด

น้ำหนักบีบอัด 15 กก.: ≥ 3,000 ตร.มม

น้ำหนักบีบอัด 200 กก.: ≥ 7,500 ตร.มม

น้ำหนักบีบอัด 400 กก.: ≥ 10,000 ตร.มม

5.5 ค่ากำลังรับแรงยึดเกาะต่อคอนกรีต

100 % คอนกรีตวิบัติ

5.6 อัตราการบ่มตัว

ค่ากำลังรับแรงอัด

12 ชม.: ≥ 20 นิวตัน/ ตร.มม
24 ชม.: ≥ 40 นิวตัน/ ตร.มม
7 วัน:  ≥ 75 นิวตัน/ ตร.มม

5.7 การหดตัว

≤ 0.4 % หลังจาก 7 วัน

5.8 การคืบ

Deferred modulus in compression:

หลังจาก 1 ชม.: ≥ 6,000 นิวตัน/ ตร.มม

Deferred modulus in shear:

หลังจาก 1 ชม.: ≥ 1,200 นิวตัน/ ตร.มม

5.9 การดูดซึมน้ำ

การดูดซึมน้ำ ≤ 0.5 %

ความสามารถในการละลาย ≤ 0.1 %

5.10 การทนต่อความร้อน

≥ 50 °C

5.11 สี

เหมือนคอนกรีต

5.12 ค่ากำลังรับแรงอัด

จำกัดที่อุณหภูมิต่ำ

หลังจาก 24 ชม.: ≥ 60 นิวตัน/ ตร.มม
หลังจาก 7 วัน: ≥ 75 นิวตัน/ ตร.มม

5.13 มอดูลัสยืดหยุ่นต้านทานแรงอัด

≥ 8000 นิวตัน/ ตร.มม

5.14 Tensilebending

100 % คอนกรีตวิบัติ

5.15 ค่ากำลังรับแรงแรงเฉือน

≥ 12 นิวตัน/ ตร.มม

5.16 มอดูลัสยืดหยุ่นในการรับแรงเฉือน

≥ 1500 นิวตัน/ ตร.มม
ข้อมูลระบบ

โครงสร้างระบบ

ผลิตภัณฑ์กาวอีพ๊อกซี่สำหรับติดชิ้นส่วนงานสะพานคอนกรีต Sikadur®-31 SBA ซึ่งมีอุณหภูมิการทำงานระหว่าง +5 °C และ +60 °C มีดังต่อไปนี้

อุณหภูมิการทำงาน

กาวติดชิ้นส่วนงานสะพาน

+40 °C to +60 °CSikadur®-31 SBA S-08
+30 °C to +45 °CSikadur®-31 SBA S-02

+20 °C to +35 °C

Sikadur®-31 SBA S-03

+10 °C to +25 °C

Sikadur®-31 SBA S-04

+5 °C to +10 °CSikadur®-31 SBA S-07
ข้อมูลทางเทคนิค

ค่ากำลังรับแรงอัด

ระยะเวลาบ่มตัว

อุณหภูมิการบ่มตัว

ค่ากำลังรับแรงอัด

24 ชม.

+25 °C

~60 นิวตัน/ตร.มม

24 ชม.

+30 °C

~65 นิวตัน/ตร.มม

24 ชม.

+35 °C

~70 นิวตัน/ตร.มม

24 ชม.

+40 °C

~75 นิวตัน/ตร.มม

24 ชม.

+45 °C

~78 นิวตัน/ตร.มม

24 ชม.

+50 °C

~80 นิวตัน/ตร.มม

24 ชม.

+55 °C

~90 นิวตัน/ตร.มม

ค่าโมดูลัสการยืดหยุ่นในการรับแรงอัด

~12 000 นิวตัน/ตร.มม

(Instantaneous Modulus)



ค่ากำลังรับแรงยึดเกาะต่อแรงดึง

ค่ากำลังรับแรงยึดเกาะบนคอนกรีตแห้ง

100 % คอนกรีตวิบัติ

ค่ากำลังรับแรงยึดเกาะบนคอนกรีตเปียก

100 % คอนกรีตวิบัติ



ค่ารับกำลังแรงดัดบนคอนกรีตแห้ง

100 % คอนกรีตวิบัติ

ค่ารับกำลังแรงดัดบนคอนกรีตเปียก

100 % คอนกรีตวิบัติ

ค่ากำลังรับแรงแรงเฉือน

อุณหภูมิ

ค่ากำลังรับแรงเฉือน1

+40 °C

~17 นิวตัน/ตร.มม

+45 °C

~18 นิวตัน/ตร.มม

+50 °C~19 นิวตัน/ตร.มม
+55 °C~20 นิวตัน/ตร.มม

1 Slant shear cylinder test

ค่าโมดูลัสการยืดหยุ่นในการรับแรงเฉือน

~4,000 นิวตัน/ตร.มม

(Instantaneous Modulus)

การหดตัว

การแข็งตัวโดยไม่หดตัว

~0.02 % (หลังจาก 7 วัน)

(FIP 5.7)

การคืบ

Deferred modulus in compression (1 ชม.)

~11,500 นิวตัน/ตร.มม

ความต้านทานต่ออุณหภูมิ

ผ่านการรับรองตามมาตรฐาน FIP 5.10, DIN 53458 and ASTM D648.

เงื่อนไขการบ่มตัว

การทนต่อความร้อน

+35 °C

+55 °C

+55 °C

+82 °C

อุณหภูมิที่เกิดการโก่งตัว

เงื่อนไขการบ่มตัว

HDT

7 วัน / +35 °C

+55 °C (Martens point)

7 วัน / +55 °C

+82 °C

การดูดซึมน้ำ

การดูดซึมน้ำ

~ 0.41 %

ความสามารถในการละลาย

~ –0.04 %

การใช้งาน

ข้อมูลการใช้งาน

อัตราส่วนผสม

ส่วนประกอบ A : B = 3 : 1 โดยน้ำหนักหรือปริมาณ

ความหนาต่อชั้น

สูงสุด 30 มม.


การไหลย้อย (การตกท้องช้าง)

การไหลที่ 9.5 มม.

(ASTM D2730)

(EN 1799)

จนถึง 9 มม. (Thixotropy)

(FIP 5.3)

ความสามารถในการบีบอัด

น้ำหนักบีบอัด

พื้นที่บีบอัด

15 กก.

~5,100 ตร.มม

200 กก.~7,600 ตร.มม

อุณหภูมิของผลิตภัณฑ์

ระหว่าง +5 °C ถึง +30 °C

อุณหภูมิแวดล้อม

ต่ำสุด +40 °C  / สูงสุด +60 °C

จุดน้ำค้าง

ระวังการควบแน่น!
อุณหภูมิพื้นผิวระหว่างการใช้งานต้องสูงกว่าจุดน้ำค้างอย่างน้อย 3 ° C

อุณหภูมิของพื้นผิว

ต่ำสุด +40 °C / สูงสุด +60 °C

ความชื้นของพื้นผิว

เมื่อนำไปใช้งานกับคอนกรีตที่ชื้น ให้ใช้แปรงทากาวลงบนพื้นผิว

ระยะเวลาการใช้งานหลังผสม

ปริมาณ: 1 ลิตร (~1,8 กก.)

อุณหภูมิ

อายุการใช้งานหลังผสม

+35 °C~90 นาที
+55 °C~30 นาที

อายุการใช้งานหลังผสมเริ่มขึ้นเมื่อเรซิ่นที่ผสมแข็งตัว ซึ่งอายุจะสั้นลงที่อุณหภูมิสูงและยาวนานขึ้นที่อุณหภูมิต่ำ เมื่อผสมในปริมาณมากขึ้นอายุการใช้งานหลังผสมจะสั้นลง

ระยะเวลาทำงาน

อุณหภูมิ

ระยะเวลาติดตั้ง

+35 °C>90 นาที
+55 °C~60 นาที

อัตราการบ่ม

เวลา

ค่ากำลังรับแรงอัด

12 ชม.

~60 MPa

24 ชม.

~75 MPa

7 วัน~85 MPa

ค่าที่อุณหภูมิ +35 °C
ขั้นตอนการใช้งาน

คุณภาพของพื้นผิว

คอนกรีตต้องมีอายุอย่างน้อย 28 วัน (และมีเนื้อผิวแบบเปิด) จะต้อง เอาเศษขุยซีเมนต์บนผิวหน้าออกให้หมด ผิวคอนกรีตต้องสะอาด แห้งหรือไม่ชื้น ปราศจากน้ำขัง น้ำแข็ง สิ่งสกปรก น้ำมัน จาระบี เศษขุยซีเมนต์ วัสดุเคลือบผิว เศษหลุดร่อน และสิ่งปนเปื้อนพื้นผิวอื่นๆ ที่อาจจะส่งผลต่อการยึดเกาะของกาว

การเตรียมพื้นผิว

เตรียมพื้นผิวคอนกรีตโดยทำความสะอาดด้วยทรายขัดที่เหมาะสม หรืออุปกรณ์ที่ได้รับการรับรองอื่น ๆ ที่เหมาะสม เพื่อให้ได้พื้นผิว ที่เปิดโล่งปราศจากคราบ และเศษขุยซีเมนต์ กำจัดฝุ่นและเศษหลุด ร่อนทั้งหมดออกจากพื้นผิวก่อนทำการติดกาว



การผสม

ก่อนผสมส่วนประกอบทั้งหมด ให้ผสมส่วนประกอบ A (เรซิน) โดยใช้ เครื่องผสมติดตั้งสว่านไฟฟ้าความเร็วต่ำ (สูงสุด 300 รอบต่อนาที) เติมส่วนประกอบ B (สารช่วยแข็งตัว) ลงในส่วนผสม A และทำการ ผสมส่วนประกอบ A+B อย่างต่อเนื่องเป็นเวลาอย่างน้อย 3 นาที จนกระทั่งส่วนผสมเข้าด้วยกันกลายเป็นสีเดียวกัน เพื่อให้มั่นใจว่าวัสดุ ที่ผสมเป็นเนื้อเดียวกัน หลังจากนั้นเทวัสดุลงในภาชนะที่สะอาด และทำ การผสมอีกครั้งประมาณ 1 นาที ระวังเกิดฟองอากาศระหว่างผสม ทำการผสมให้ครบชุดเท่านั้น ระยะเวลาการผสมสำหรับ A+B = 4 นาที โดยผสมเฉพาะปริมาณที่ต้องการใช้ให้หมดภายในอายุการใช้งานหลังผสม

การทำความสะอาดเครื่องมือและอุปกรณ์

ทำความสะอาดเครื่องมือและอุปกรณ์ที่ใช้งานทั้งหมด Sika® Colma Cleaner ทันทีหลังการใช้งาน วัสดุที่แข็งตัวแล้วสามารถที่จะกำจัดออก โดยใช้เครื่องมือกลเท่านั้น
